新款捷豹GTDi2.0升汽油机正时校对
捷豹2.0发动机正时，与路虎极光/福特等2.0发动机属于一个系列，正时校对方法完全一致，专用工具也基本通用。
发动机GTDi2.0升汽油机/GTDi 2.0升汽油机SULEV-曲轴带轮
一、拆卸和安装

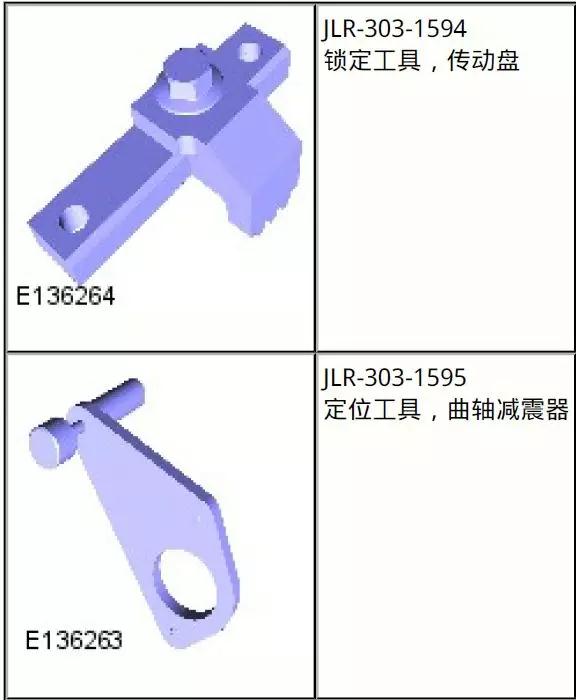

专用工具
1、拆卸
注意：
工具JLR-303-1565将被JLR-303-1600取代，但仍可用于执行下列操作。
各说明中可能会出现某些差异，但基本信息始终是正确的。
本程序中的拆除步骤可能包含安装细节。

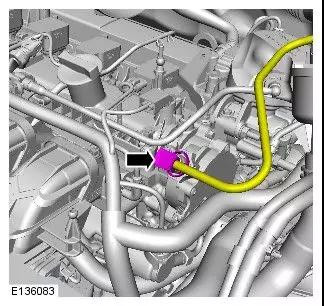

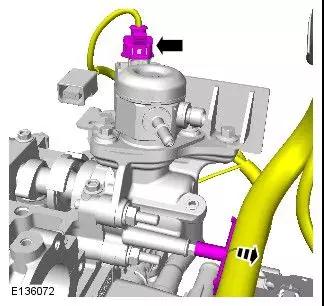

当在任何燃油相关部件上或附件工作时，切勿吸烟或携带点燃的烟支或任何类型总是存在高度易燃混合物且可能点燃起火。否则，将可能导致人身伤。

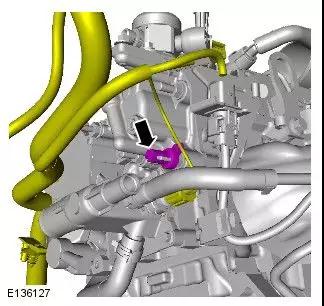

小心：确保所有开口密封完好。 使用新的堵盖。
小心卸下并丢弃油封，不建议重复使用。

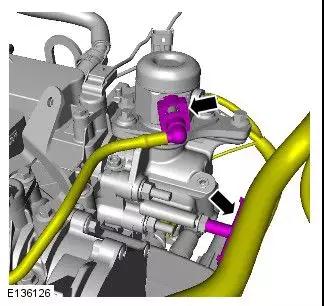

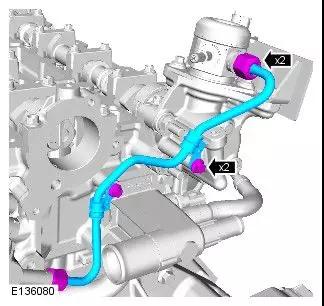

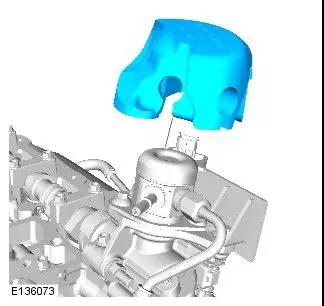

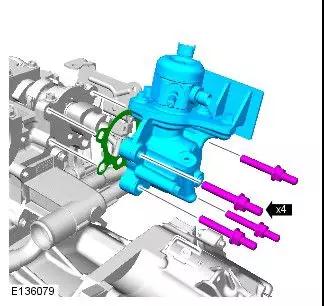

小心： 拆卸时务必小心，以免高压燃油泵挺杆掉落。
小心卸下并丢弃油封。

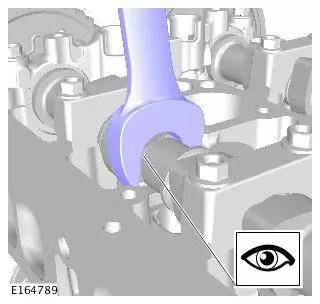

注意： 使用合适的扳手，锁定凸轮轴。

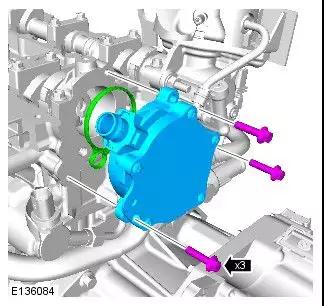

将制动真空泵适配器从凸轮轴拆下。
将扳手从凸轮轴上移开。

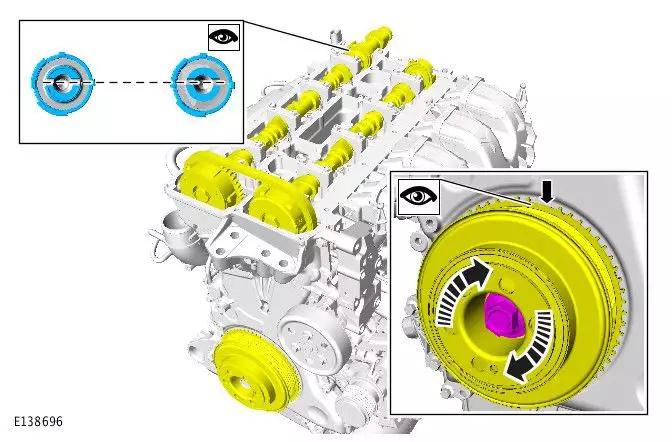

旋转发动机，直至触发轮间隙和凸轮轴位置如上图所示。

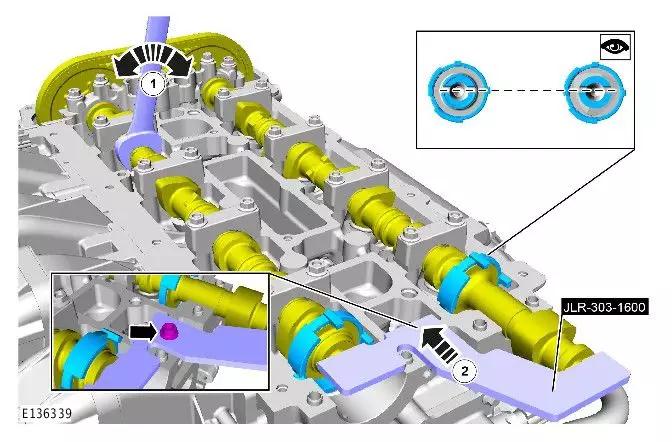

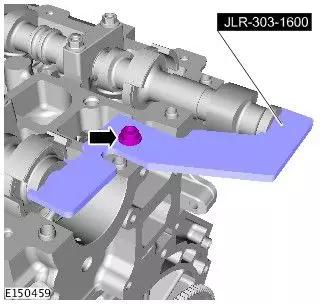

小心地移动凸轮轴并装上专用工具。 必须按照图中所示对凸轮轴端部定位。

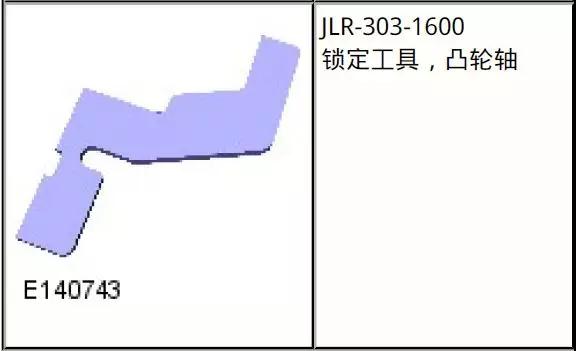

专用工具: JLR-303-1600（参考上图）
扭矩: 10 Nm

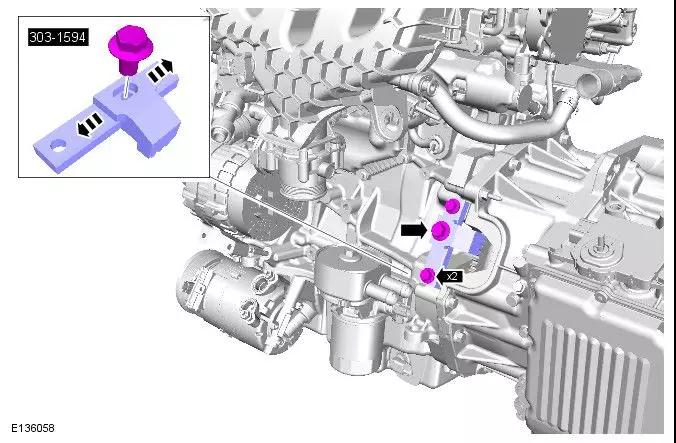

安装专用工具。（参考上图）
专用工具: JLR-303-1594

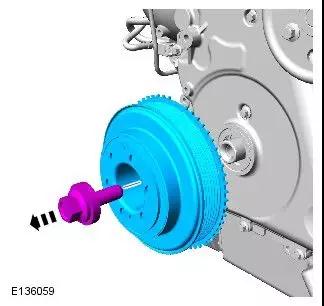

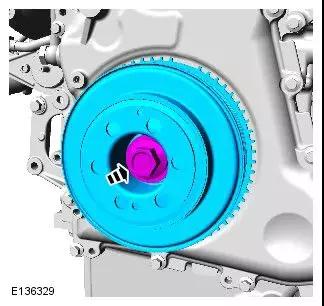

小心： 曲轴减振器螺栓和垫圈不可再用。
此阶段仅用手指紧固螺栓。确保接合面干净且没有杂质。
注意： 安装前，在减震器封接面上涂抹 WSS-M2C913-B 或
WSS-M2C913-C 机油。（参考上图）

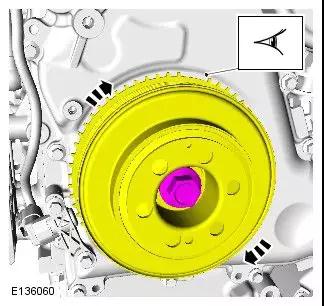

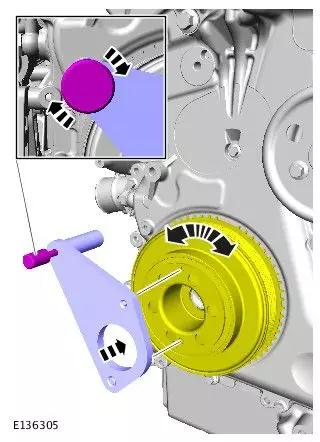

将曲轴减振器转至图中所示位置。（参考上图）
小心： 确保专用工具正确定位。（参考上图）

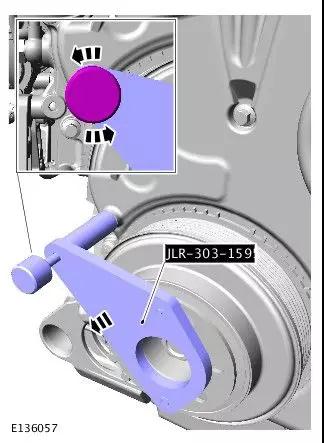

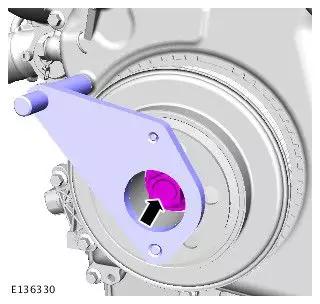

安装专用工具。
专用工具: JLR-303-1595
扭矩:100 Nm
二次扭紧90°
拆除专用工具。
专用工具: JLR-303-1595（参考上图）
拆除专用工具。
专用工具: JLR-303-1600

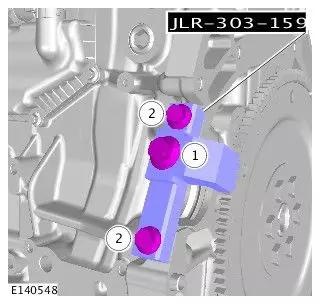

注意： 松开螺栓 (1) 并拆下螺栓 (2)。
拆除专用工具。
专用工具: JLR-303-1594

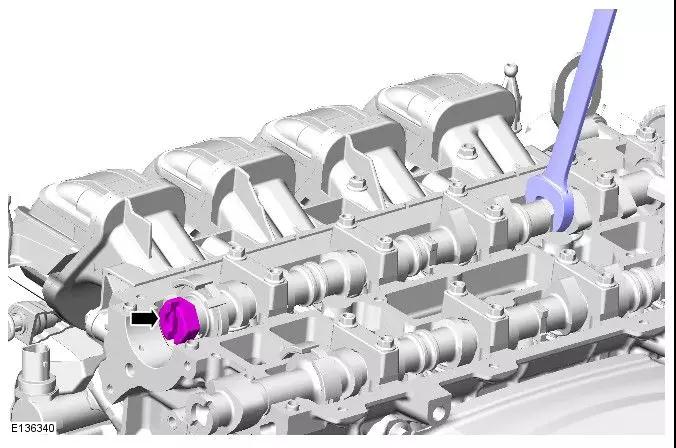

注意： 使用合适的扳手，锁定凸轮轴。（参考上图）
将制动真空泵适配器装到凸轮轴上。
扭矩: 62 Nm
将扳手从凸轮轴上移开。

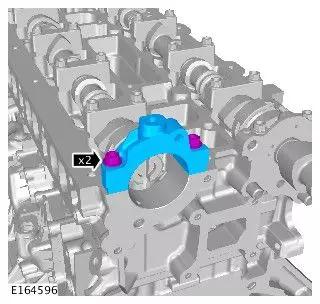

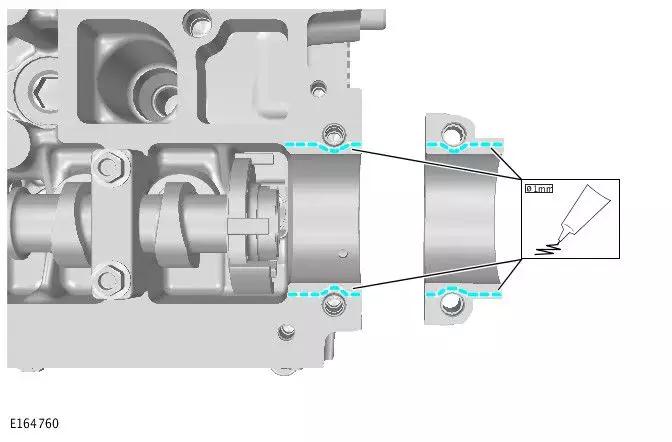

小心： 在气缸盖和凸轮轴盖上涂抹密封胶（上图）
WSK-M2G348-A2，涂抹区域直径为 1-1.5 毫米，如图所示。
部件必须在密封剂使用后 60 分钟内安装和拧紧。
扭矩:
第一级：7 Nm
第二级：16 Nm（参考上图）
以拆装倒序安装高压油泵以及其他附件。
（本文来源网络，著作权归原创，仅供学习交流参考）
